DC шагая мотора 5V слайдера линейный

винта DC шагая мотора 5V слайдера 10mm мотор микро- линейного микро- stepper с мотором кронштейна линейным Stepper:

слайдер меди stepper мотора слайдера длины 26.4mm винта слайдера диаметра 10mm микро- микро- с мотором кронштейна линейным Stepper

VSM1069 мотор шага точности микро-, вал выхода с тангажом 0.4mm из винта, через винт и штангу винта поддерживая поворот винта в тягу.
Угол основного шага мотора 18 градусов, мотор бежать 20 шагов каждую неделю, поэтому разрешение смещения может достигнуть 0.02mm, для того чтобы достигнуть цели управления точности.
Аспекты привода используя путь привода подразделения встретить.
Из-за своих небольшого размера, высокой точности, легких для того чтобы контролировать и другие превосходные характеристики, поэтому этот микро- stepper мотор широко использованы в камере, оптических инструментах, объективах, медицинских службах точности, автоматических замках и других полях.
Часть входного сигнала мотора FPC, но может согласно покупательскому спросу можно изменить на соединяясь линию иглу, PCB и другие формы.
Кронштейн можно изменить согласно запросу клиента.

Это тип stepper мотора оборудованный с кронштейном, винтом руководства, и слайдером относительного движения.

Потому что вал выхода мотора винт, во время вращения винта, винт управляет слайдером для того чтобы двинуть вперед и назад. Таким образом, действия как выдвигаться и вытягивать назад можно удобно предусмотреть. К тому же, шагая мотор может точно контролировать скорость вращения, число вращений, etc., который также определяет скорость движения слайдера, и положение движения точно и controllable. И точность положения можно контролировать до не позднее 0.05mm.

Должный к вышеуказанным характеристикам, такие моторы широко использованы в оборудовании красоты, медицинском оборудовании, автоматических автоматах, быстром осмотре и других полях.

Главная программа

1) автомат

2) Оптические инструменты

3) медицинские службы точности

4) оборудование красоты

Другое точное применение контроля

спецификации stepper мотора слайдера винта руководства 10mm M2:

Чертеж мотора пластикового слайдера 10mm stepper с ходом 26.4mm:

VSM1069 особенный драгоценный микро- stepper мотор (или скажите линейный stepper мотор) с кронштейном и передвижное скольжение (когда мотор вращает, скольжение будет двигающ вперед или назад), двигая скорость может быть проконтролировано драгоценной микро- частотой возбуждающего импульса stepper мотора, двигая расстояние может быть проконтролировано драгоценным микро- stepper номером возбуждающего импульса. для этого типичного мотора, когда мотор управляя участком 2-2, 1 ИМП ульс для того чтобы сделать движением скольжения 0,02 mm. основное скольжение черный блок пластмассы (POM) как шоу фото, также скольжение можно подгонять в любой форме.

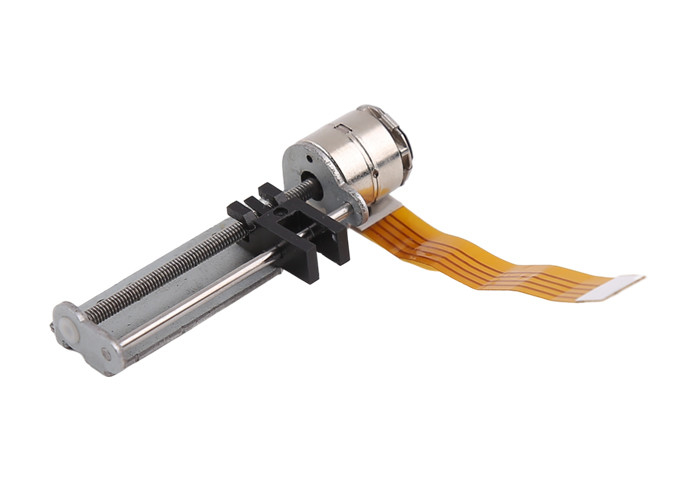

Дисплей продукта для мотора пластикового слайдера 10mm stepper:

мотор винта шагая мотора микро- слайдера 10mm линейный с мотором кронштейна Stepper

Клиенты могут подгонять содержание:

1. По отоношению к диаметру продукта наружному, различные размеры как 6 8 10 15 20 25mm можно выбрать согласно окружающей среде пользы клиента, прочности космоса, etc.

2. Положение выхода мотора можно свободно выбрать внутри ряд 360 градусов, для того чтобы соотвествовать установки в самом лучшем государстве. В то же время, соединитель может выбрать подводящий провод, PCB, штырь FPC обнаженный.

2. Согласно требованиям клиентов, эффективный ход мотора можно подгонять внутри некоторый ряд, главным образом рассматривающ диаметр и длину винта.

обычно максимальная длина винта M2 может быть 50mm, винт M3 может быть 100mm, и винт M4 может быть 100mm. Смогите сделать 150mm. Польза винта руководства с чрезмерно большим диаметром для небольшого мотора уничтожает много силу, поэтому всестороннее рассмотрение должно быть принято выбирая мотор.

4. Материал слайдера вообще сделан из пластмассы, которая легка для того чтобы сформировать и экономический.

Когда клиент имеет особенные окружающую среду и требования к пользы, слайдер можно также сделать частей металла.

Конечно, цена будет относительно высока, которая определена согласно требованиям к клиента для формы и размера слайдера.

Упаковывая диаграмма:
