Мотор слайдера SM20-35L Stepper

С латунным слайдером 18 тяга 1.3KG хода 34mm мотора винта 20mm M3 степени линейная Stepper большая

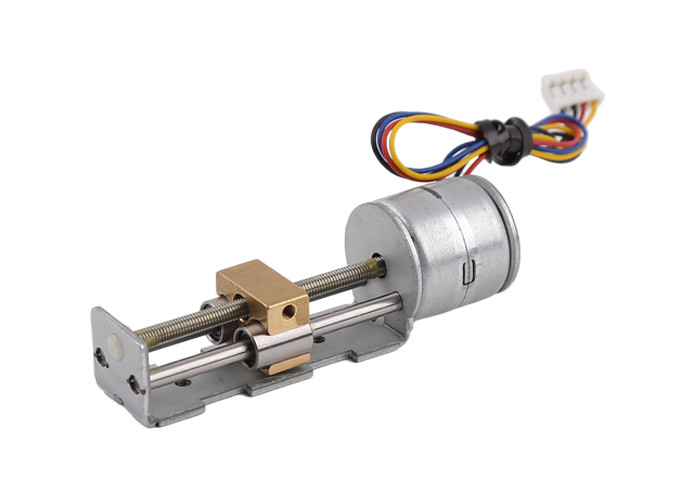

мотор 20mm stepper с латунным слайдером и двойными линейными подшипниками:

Это мотор 20mm stepper с латунными слайдерами и двойными линейными подшипниками.

Двойные линейные подшипники могут обеспечить сильную поддержку для слайдера, тяга мотора около 1,3 KG (13N).

Должный к цене латунных слайдеров и линейных подшипников, этот мотор стоит больше чем другие линейные stepper моторы с пластиковыми слайдерами.

Расстояние хода/перемещения этого мотора около 34mm, если клиент хочет более длинные/более короткие винт руководства/перемещение, то мы имеет другие модели с различными длинами винта руководства.
Мы имеем перемещение 21mm/34mm/63mm на моторе 20mm линейном.

Этот тип мотора широко использован в оборудовании красоты, оборудовании точности медицинском, автоматах, быстрых испытывая и других полях.
Часть входного сигнала мотора соединяясь линия, но ее можно изменить в соединяясь линии, PCB, FPC и другие формы согласно потребностям клиента.
Кронштейны можно также подгонять согласно требованиям клиента

Главная программа

1) автомат

2) Оптические инструменты

3) медицинские службы точности

4) оборудование красоты

Другое точное применение контроля

спецификации stepper мотора слайдера винта руководства M3 20mm:

Чертеж мотора пластикового слайдера 20mm stepper с ходом 34mm:

Дисплей продукта для мотора пластикового слайдера 20mm stepper:

О линейном stepper моторе со слайдером:

Наш мотор слайдера полный набор собрания включая мотор + винт + кронштейн + слайдер руководства.

Угол шага мотора вообще 18°/step, которое значит 20 шагов для каждого поворота.

Когда мотор поворачивает один поворот, слайдер двигает одно руководство.

Для одиночных винтов руководства начала: =lead тангажа.

Так длина шага (перемещения слайдера движения середин длины шага линейные, когда stepper мотор предпримет точно один):

Руководство винта руководства/шаги каждого вращения

Например если винт руководства M2*0.4P (винт руководства M2 тангажа 0.4mm регулярный), то угол шага мотора 18°, длина шага этого мотора 0.4mm/20=0.02mm/step.

Также, приведите длину винта ориентированный на заказчика, и нам также нужно отрегулировать дизайн кронштейна, если вы подгоняете длину винта руководства.

Применение stepper моторов:

Stepper моторы использованы для точного контроля, широко использованный на медицинском оборудовании, принтере 3D, промышленном точном контроле, оборудовании автоматизации, etc.

Stepper моторы можно использовать в любых conrtol требованию к механизмов точном и вращательном/линейном движении.

Преимущество stepper моторов:

Stepper мотор может достигнуть точный контроль даже без кодировщиков конц-петли/без системы питания назад, также почищенные щеткой они не имеет электрическое. Таким образом никакие электромагнитного вопросы взаимодействия и электрических искр. В некоторых случаях, они могут заменить DC почистили моторы щеткой моторов безщеточные.

Stepper моторы легки для того чтобы контролировать с водителями, и этой особенностью установить свое важное положение в поле точного контроля.

1. Точный контроль достижимый, programmable

2. Без электромагнитного взаимодействия & электрических искр

3. Небольшой размер

4. Умеренная цена

5. Малошумный

6. Длинный срок службы

Некоторые информации о нас:

CO. технологии мотора Vic-техника Changzhou, Ltd (следовать, мы только вызываем компанию) было основано в годе 2011, компания главным образом начинает, изготовляет и продает микро- stepper моторы, микро- коробки передач, микро- мотор слайдера, микро- линейный мотор и другие продукты

Компания расположена в поясе перепада Рекы Янцзы экономическом, одном из само экономически начатых регионов в Китае, и расположена в городе Changzhou, провинции Цзянсу, с красивой окружающей средой. Компания 20 километров далеко от аэропорта Changzhou, 5 километров далеко от высокоскоростного железнодорожного вокзала, и 1 километр далеко от высокоскоростного пересечения. И Шанхай и Нанкин около 120 километров прочь. Транспорт очень удобен, отечественные и международные снабжения и транспорт очень превращены и удобныся!

Главный технический персонал компании работает в родственных индустриях на больше чем 10 лет, и имеет трудовой стаж в иностранных компаниях как Япония, Южная Корея, Европа и Соединенные Штаты, и имеет трудовой стаж в отечественных перечисленных компаниях. Имейте систематическую способность совершенствованих продукций, идеальную способность руководства проектом и хорошую способность связи клиента. Компания начала больше чем 30 подгонянных проектов для отечественных и международных первоклассных компаний, и сотрудничала с больше чем 20 большими компаниями.

Упаковывая и грузя информация:

Образцы упакованы с губкой пены внутри бумажной коробки.

Для массового производства, продукты упакованы в коробке бумаги.

Для доставки моря (массового производства), коробки упакованы на паллете.

Грузя время:

срочным (UPS/Federal Express TNT DHL): 5~12 дня

4PX срочным: 10~20 дней

Доставка моря: 40~60 дней (зависит от различных стран)
