Детали продукта
Место происхождения: Китай
Фирменное наименование: Vic-Tech
Сертификация: RoHS
Номер модели: SM08-GB10
Условия оплаты & доставки
Количество мин заказа: 1Unit
Цена: $3.5~$7/Unit
Упаковывая детали: Образцы упакованы с коробкой бумаги, и продукты массового производства упакованы со стандартной рифл
Время доставки: 10~20 дней после того как образец оплачен
Условия оплаты: T/T, PayPal, кредитная карточка
Поставка способности: 100000 pc/Month
Тип мотора: |
Коробка передач после полудня stepper motor+ |
Размер мотора: |
диаметр 8 мм |
Угол шага: |
коэффициент 18°/gear |
Сопротивление: |
40Ω/phase |
Тип коробки передач: |
GB10 (8*10) |
Участок нет.: |
2 участка (двухполярного) |
Тип мотора: |
Коробка передач после полудня stepper motor+ |
Размер мотора: |
диаметр 8 мм |
Угол шага: |
коэффициент 18°/gear |
Сопротивление: |
40Ω/phase |
Тип коробки передач: |
GB10 (8*10) |
Участок нет.: |
2 участка (двухполярного) |

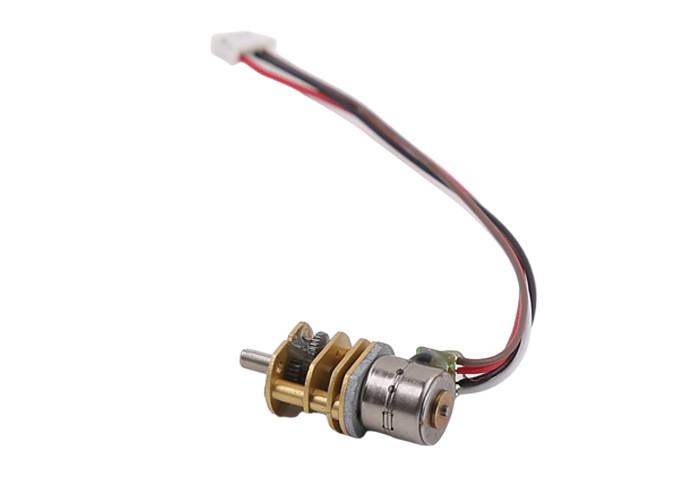

Небольшое размером с SM08-GB10 мотор постоянного магнита 8 mm диаметра stepper с коробкой передач 10*8 mm
Описание:
Этот мотор SM08-GB10 мотор 8mm прикрепленный с коробкой передач 10*8mm (GB10)
Мы имеем различные коэффициенты шестерни для вас, который нужно выбрать.
С более большим коэффициентом, вращающий момент мотора выше, и скорость мотора более медленна.
Пожалуйста подтвердите коэффициент шестерни перед вашим заказом.
Для вала выхода, мы имеем 2 разного вида стандартного вала: Вал d и вал винта руководства.
Если клиенты требуют особенного типа вала, то мы можем также сделать это, но он стоил дополнительный гонорар изготовления на заказ.
Параметры мотора:
| Модель нет. | SM08-GB10 |
| Тип мотора | мотор 8mm после полудня stepper |
| Тип коробки передач | GB10 (10*8mm) |
| Угол шага | 18°/step |
| Сопротивление катушки | 40Ω/step |
| Вал выхода | Вал d/вал винта руководства |
| Участок нет. | 2 участка (4 провода) |
| Тип соединителя | Molex 51021-0400 (тангаж 1.25mm) |
Параметры коробки передач:
| Коэффициент шестерни | 20:1 | 50:1 | 100:1 | 250:1 |
| Точный коэффициент | 20,313 | 50,312 | 99,531 | 249,943 |
| Номер зуба | 14 | 14 | 14 | 14 |
| Уровни шестерни | 3 | 5 | 5 | 5 |
| Эффективность | 71% | 58% | 58% | 58% |
Чертеж дизайна:
Дисплей продукта:
Применение stepper моторов:
Stepper моторы использованы для точного контроля, широко использованный на медицинском оборудовании, принтере 3D, промышленном точном контроле, оборудовании автоматизации, etc.
Stepper моторы можно использовать в любых conrtol требованию к механизмов точном и вращательном/линейном движении.
Преимущество stepper моторов:
Stepper мотор может достигнуть точный контроль даже без кодировщиков конц-петли/без системы питания назад, также почищенные щеткой они не имеет электрическое. Таким образом никакие электромагнитного вопросы взаимодействия и электрических искр. В некоторых случаях, они могут заменить DC почистили моторы щеткой моторов безщеточные.
Stepper моторы легки для того чтобы контролировать с водителями, и этой особенностью установить свое важное положение в поле точного контроля.
1. Точный контроль достижимый, programmable
2. Без электромагнитного взаимодействия & электрических искр
3. Небольшой размер
4. Умеренная цена
5. Малошумный
6. Длинный срок службы
Stepper моторы широко использованы среди всех индустрий.
Упаковывая и грузя информация:
Образцы упакованы с губкой пены внутри бумажной коробки.
Для массового производства, продукты упакованы в коробке бумаги.
Для доставки моря (массового производства), коробки упакованы на паллете.
Грузя время:
срочным (UPS/Federal Express TNT DHL): 5~12 дня
4PX срочным: 10~20 дней
Доставка моря: 40~60 дней (зависит от различных стран)
