Мотор 10mm постоянного магнита линейного привода Stepper с винтом руководства

Магнит 10mm шагая мотора линейного привода VSM1068 постоянный с винтом руководства

Описание:

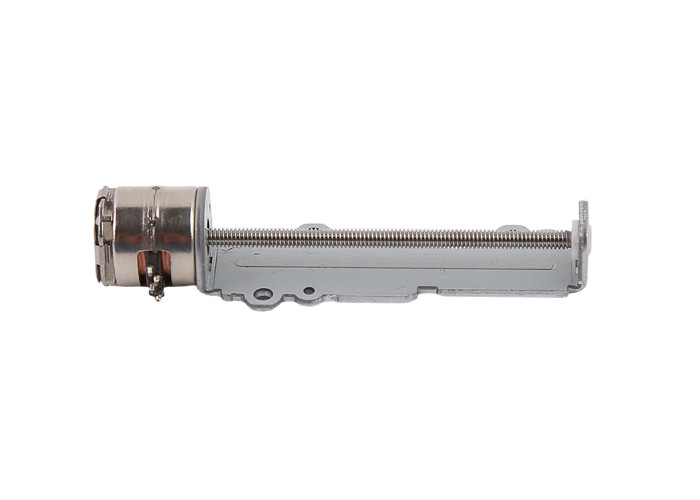

Это VSM1068 мотор диаметра 10mm stepper с винтом руководства M2.

Это винт руководства M2 тангажа 0,4 mm регулярный.

Этот мотор не имеет слайдер, и клиентам нужно конструировать слайдер для того чтобы соответствовать ему для того чтобы сделать его работать.

Мы также имеем другие моторы со слайдером, который может сделать линейное движение сразу.

Если клиенты не хотят конструировать, то слайдер, и моторы со слайдером более удобны для использования.

Этот мотор обнаженные штыри, мы может припаять PCB/FPC если клиентам нужно оно.

Параметры:

Чертеж дизайна:

Дисплей продукта:

О линейном stepper моторе со слайдером:

Наш мотор слайдера полный набор собрания включая мотор + винт + кронштейн + слайдер руководства.

Угол шага мотора вообще 18°/step, которое значит 20 шагов для каждого поворота.

Когда мотор поворачивает один поворот, слайдер двигает одно руководство.

Для одиночных винтов руководства начала: =lead тангажа.

Так длина шага (перемещения слайдера движения середин длины шага линейные, когда stepper мотор предпримет точно один):

Руководство винта руководства/шаги каждого вращения

Например если винт руководства M2*0.4P (винт руководства M2 тангажа 0.4mm регулярный), то угол шага мотора 18°, длина шага этого мотора 0.4mm/20=0.02mm/step.

Также, приведите длину винта ориентированный на заказчика, и нам также нужно отрегулировать дизайн кронштейна, если вы подгоняете длину винта руководства.

Применение stepper моторов:

Stepper моторы использованы для точного контроля, широко использованный на медицинском оборудовании, принтере 3D, промышленном точном контроле, оборудовании автоматизации, etc.

Stepper моторы можно использовать в любых conrtol требованию к механизмов точном и вращательном/линейном движении.

Преимущество stepper моторов:

Stepper мотор может достигнуть точный контроль даже без кодировщиков конц-петли/без системы питания назад, также почищенные щеткой они не имеет электрическое. Таким образом никакие электромагнитного вопросы взаимодействия и электрических искр. В некоторых случаях, они могут заменить DC почистили моторы щеткой моторов безщеточные.

Stepper моторы легки для того чтобы контролировать с водителями, и этой особенностью установить свое важное положение в поле точного контроля.

1. Точный контроль достижимый, programmable

2. Без электромагнитного взаимодействия & электрических искр

3. Небольшой размер

4. Умеренная цена

5. Малошумный

6. Длинный срок службы

Упаковывая и грузя информация:

Образцы упакованы с губкой пены внутри бумажной коробки.

Для массового производства, продукты упакованы в коробке бумаги.

Для доставки моря (массового производства), коробки упакованы на паллете.

Грузя время:

срочным (UPS/Federal Express TNT DHL): 5~12 дня

4PX срочным: 10~20 дней

Доставка моря: 40~60 дней (зависит от различных стран)
