Детали продукта
Место происхождения: Китай
Фирменное наименование: Vic-Tech
Сертификация: RoHS
Номер модели: SM86C0905
Условия оплаты & доставки
Количество мин заказа: 1Unit
Цена: $120~$155/Unit
Упаковывая детали: Продукт упакован с хлопком жемчуга, и снаружи в коробке.
Время доставки: 10~20 дней после того как гонорар образца оплачен
Условия оплаты: T/T, PayPal, кредитная карточка
Поставка способности: 10000 PC/Month
Тип мотора: |
Гибридный шаговый двигатель |
Размер мотора: |
86mm (NEMA34) |
Угол шага: |
1.8° |
Минимальный до конца: |
50kg |
Тип винта руководства: |
Трапецоидальный винт |
Сопротивление участка: |
1.6Ω/phase |
Тип мотора: |
Гибридный шаговый двигатель |
Размер мотора: |
86mm (NEMA34) |
Угол шага: |
1.8° |
Минимальный до конца: |
50kg |
Тип винта руководства: |
Трапецоидальный винт |
Сопротивление участка: |
1.6Ω/phase |
Описание:

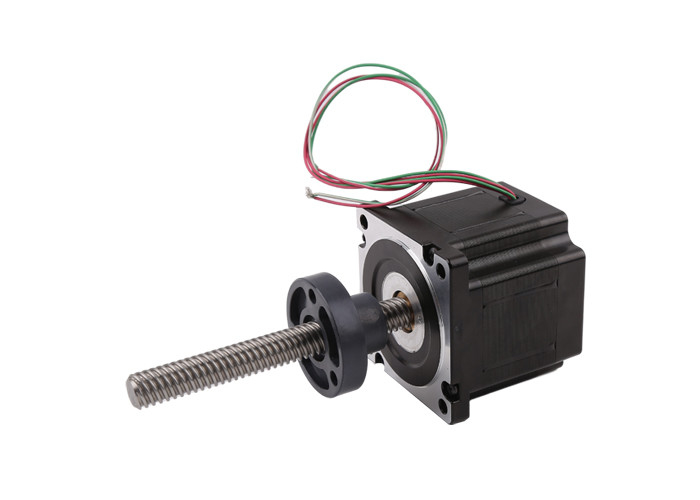

Это мотор гибрида 86mm stepper с трапецоидальным винтом.
Свой угол шага 1,8 °/step, и он предпринимает меры 200 для того чтобы повернуть 1 поворот.
Свой винт руководства 12.7mm, поэтому он значит что когда мотор поворачивает одну революцию, гайка двигает 12.7mm.
Поэтому, шаг length=lead/200 steps=0.0635/step, поэтому оно значат что когда мотор завершит полный шаг, гайка направляющего винта пройдет линейное движение 0.0635mm.
Гайка сделана из самосмазочного пластикового материала (PPS) и может выдержать и большую тягу и небольшое трение.
Параметры мотора:
| Модель нет. | SM86C0905 |
| Размер мотора | 86mm |
| Участок нет. | 2 участка (двухполярного) |
| Течение участка | 3.12A/phase |
| Сопротивление участка | 1.6Ω/phase |
| Индуктивность участка | 8.8mH±20% |
| Минимальная тяга (на 300 PPS) | 50KG |
Параметр винта руководства:
| Тип винта руководства | Трапецоидальный винт |
| Но. модели винта руководства. | Tr15.875*12.7-4 |
| Наружный диаметр | 15..875mm |
| Руководство | 12.7mm |
| Начала | 4 |
| Тангаж | 3.175mm |
| Длина шага | 0.0635mm/step |
Чертеж дизайна:
Дисплей продукта:
