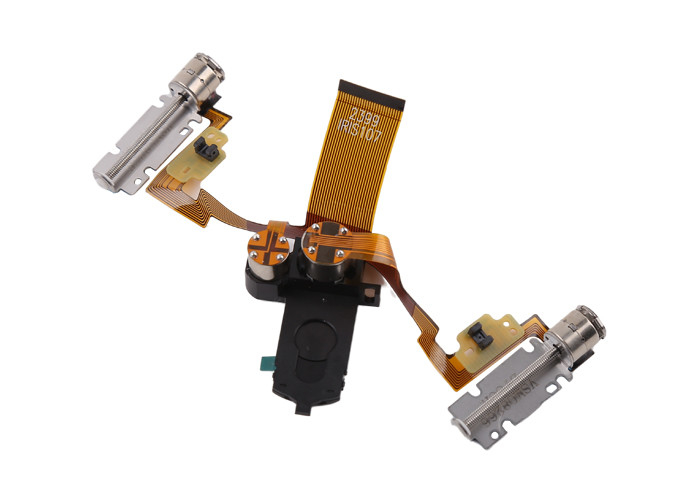

Мотор ir cut автоматической РАДУЖКИ двойного привода линейный Stepper с ОТРЕЗКОМ инфракрасн

Интеграция особенностей радужки двойных приводов (IRIS&IR-CUT) основных:

Для двойного привода Stepper мотора ir cut РАДУЖКИ объектива фотоаппарата 8mm РАДУЖКИ линейного автоматической с IR-CUT

РАДУЖКА обнаруживает интенсивность света через датчики внутри камеры. После вычислений, система определяет насколько апертуре нужно быть раскрытым. Контроли системы двигатель в объективе РАДУЖКИ к динамически и точно контролируют размер апертуры. Достигнуть самого лучшего влияния фото.

Этот продукт РАДУЖКА интегрированная двойным приводом (РАДУЖКА & IR-CUT): 2 лезвия, одного синее стекло, другое стекло AR, которое можно соединиться с Инфракрасн-отрезком через несущую для того чтобы достигнуть различных режимов фильтра. Двигатель соединен через FPC и датчики Hall, которое смогите динамически и точно отрегулировать размер апертуры.

Главная программа

P-IRIS динамически и точно контролирует размер апертуры путем контролировать stepper моторы внутри объектив P-IRIS. Не похож на DC-IRIS, где главная задача постоянн регулировать размер апертуры, основная цель P-IRIS установить оптимальное положение апертуры, так, что больший часть из центра объектива и части которая работает самое лучшее будет использована, и это положение имеет большую оптически ошибку. уменьшите. Небольшой размер, таким образом улучшающ качество изображения. P-радужка требует пользы увеличения и выдержки управлять небольшими изменениями в свете дальше для того чтобы оптимизировать качество изображения, поддерживая оптимальное положение апертуры для как можно дольше. Однако, когда превышена способность отрегулировать увеличение и выдержку, P-IRIS регулирует радужку к различным положениям. Этот продукт двойным РАДУЖКА интегрированная водителем (РАДУЖКА & IR-CUT): 2 части, соединение FPC (включая ЗАЛА) IR-CUT: 1 доска переключателя, 1 синее стекло, 1 стекло AR, соединение FPC.

1) Камера

2) Оптические инструменты

3) медицинские службы точности

4) автоматические замки

Другое точное применение контроля

Спецификации Stepper мотора

РАДУЖКА 107 из чертежа:

Принцип деятельности РАДУЖКИ:

Дисплей продукта:

Пропускаемость листа AR (кривая T-λ видит выше): 400~1100nm Tmin>92% Tave≥96%

Пропускаемость (кривая T-λ как выше):

ВОПРОСЫ И ОТВЕТЫ ДЛЯ IR-CUT

1. вопрос: Что IR-CUT

Ответ: IR-CUT можно понять как CMOS «стекла», IR-CUT включает «стекла» и «перевозчик стекел», «стекла» фильтр, «стекла перевозчик» механическая структура IR-CUT.

В нормальных условиях, объектив имеет 2 части стекла и кронштейна, одну для фильтруя инфракрасного света в течение дня, и другую для полностью светлой передачи вечером. 2 объектива проконтролированы мотором IR-CUT (или другим типом двигателя), и они работает в поворотах. В течение дня, ультракрасный фильтр использован для предотвращения изображения от быть уклоненным. Вечером, полная прозрачность использована для увеличения чувствительности. IR=Infrared=Infrared.

ОТРЕЗАННЫЙ = фильтр, вычитает

2. вопрос: Когда использовать IR-CUT

Ответ: Камеры сети IPC нормально имеют высокие требования для изображений. Они требуют что изображения не пристрастный в течение дня, и ночное видение с инфракрасными светами хорошо вечером, поэтому IR-CUT необходимо.

3. вопрос: Особенное требование для использования IR-CUT

Ответ: При использовании IR-CUT с инфракрасным светом, необходимо вывести наружу сигнал синхронизации от светлой доски к доске CMOS «сказать» доске CMOS ли инфракрасный свет в настоящее время включено-выключено. Требовать для всего CMOS с лампами инфракрасн с IR-CUT.

Упаковывая изображения:
