Детали продукта
Место происхождения: Китай
Фирменное наименование: VIC-TECH
Сертификация: RoHS
Номер модели: VIRIS126-D4
Условия оплаты & доставки
Количество мин заказа: 1Unit
Цена: $8~$17/Unit
Упаковывая детали: Стандартный пакет экспорта, или можно подгонять
Время доставки: через 10~30 дней после получать оплату образца
Условия оплаты: MoneyGram, западное соединение, кредитная карточка, T/T, L/C
Поставка способности: 100000 блоков/год
Тип мотора: |
Мотор РАДУЖКИ линейный stepper |
Диаметр мотора: |
10 mm |
Угол шага: |
18° |
Сопротивление катушки: |
40Ω/phase |
Участок нет.: |
2 участка |
Использование/применение: |
Сигнал/регулировка фокуса РАДУЖКИ для камеры |
Тип мотора: |
Мотор РАДУЖКИ линейный stepper |
Диаметр мотора: |
10 mm |
Угол шага: |
18° |
Сопротивление катушки: |
40Ω/phase |
Участок нет.: |
2 участка |
Использование/применение: |
Сигнал/регулировка фокуса РАДУЖКИ для камеры |

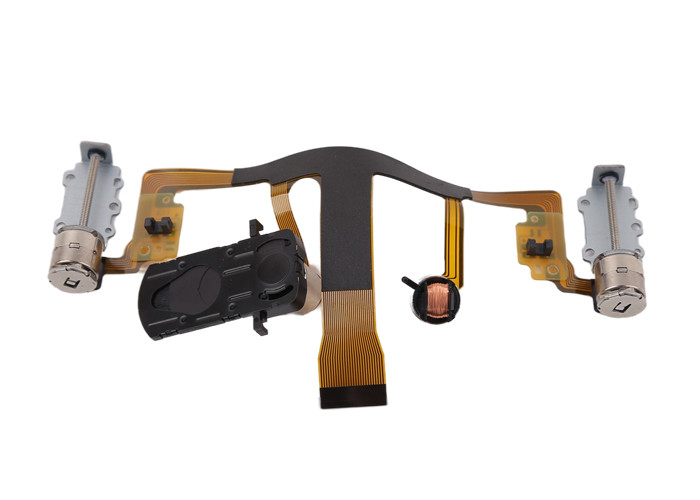

Мотор камеры управлением DSLR РАДУЖКИ фокусируя линейный stepper с FPC
Описание:
Это наш мотор РАДУЖКИ stepper, специфически конструировало регулировку фокуса объектива для зеркальной камеры одиночной линзы цифров.
Это не только 4 мотора, этот продукт моторы сочетания из stepper с большими FPC, цензором залы, PI (решеткой), резистором обломока и другими.
Поверх этого, этот мотор приходит с функцией электромагнитного клапана.
Если ваш проект связан с цифровой зеркальной камерой одиночной линзы, и вы хотите покупать фокусируя моторы контроля для вашей камеры, то пожалуйста чувствуйте свободный связаться мы.
Параметры:
| Модель нет. | VIRIS126-D4 |
| Размер мотора | мотор 10mm stepper |
| Угол шага | 18 градусов |
| Сопротивление катушки | 40Ω/phase |
| Участок нет. | 2 - участок (двухполярный) |
| Применение | Сигнал/регулировка фокуса РАДУЖКИ для камеры DSLR |
| Штыри FPC | 26 штырей |
Другие conponents:
| Продукт | Поставщик | Модель нет. |
| Датчик Hall | Xuhuacheng | HG-166A |
| PI (решетка) | ROHM | RPI222 |
| Резистор обломока | ROHM | MCR03EZPJ331 |
| FPC | N/A | N/A |
Чертеж дизайна:
Дисплей продукта:
О линейном stepper моторе со слайдером:
Наш мотор слайдера полный набор собрания включая мотор + винт + кронштейн + слайдер руководства.
Угол шага мотора вообще 18°/step, которое значит 20 шагов для каждого поворота.
Когда мотор поворачивает один поворот, слайдер двигает одно руководство.
Для одиночных винтов руководства начала: =lead тангажа.
Так длина шага (перемещения слайдера движения середин длины шага линейные, когда stepper мотор предпримет точно один):
Руководство винта руководства/шаги каждого вращения
Например если винт руководства M2*0.4P (винт руководства M2 тангажа 0.4mm регулярный), то угол шага мотора 18°, длина шага этого мотора 0.4mm/20=0.02mm/step.
Также, приведите длину винта ориентированный на заказчика, и нам также нужно отрегулировать дизайн кронштейна, если вы подгоняете длину винта руководства.
Применение stepper моторов:
Stepper моторы использованы для точного контроля, широко использованный на медицинском оборудовании, принтере 3D, промышленном точном контроле, оборудовании автоматизации, etc.
Stepper моторы можно использовать в любых conrtol требованию к механизмов точном и вращательном/линейном движении.
Преимущество stepper моторов:
Stepper мотор может достигнуть точный контроль даже без кодировщиков конц-петли/без системы питания назад, также почищенные щеткой они не имеет электрическое. Таким образом никакие электромагнитного вопросы взаимодействия и электрических искр. В некоторых случаях, они могут заменить DC почистили моторы щеткой моторов безщеточные.
Stepper моторы легки для того чтобы контролировать с водителями, и этой особенностью установить свое важное положение в поле точного контроля.
1. Точный контроль достижимый, programmable
2. Без электромагнитного взаимодействия & электрических искр
3. Небольшой размер
4. Умеренная цена
5. Малошумный
6. Длинный срок службы
Упаковывая и грузя информация:
Образцы упакованы с губкой пены внутри бумажной коробки.
Для массового производства, продукты упакованы в коробке бумаги.
Для доставки моря (массового производства), коробки упакованы на паллете.
Грузя время:
срочным (UPS/Federal Express TNT DHL): 5~12 дня
4PX срочным: 10~20 дней
Доставка моря: 40~60 дней (зависит от различных стран)
