Детали продукта
Место происхождения: Китай
Фирменное наименование: Vic-Tech
Сертификация: RoHS
Номер модели: 20BY45-20G
Условия оплаты & доставки
Количество мин заказа: 1Unit
Цена: $3.5~$7/Unit
Упаковывая детали: Образцы упакованы с коробкой бумаги, и продукты массового производства упакованы со стандартной рифл
Время доставки: 10~20 дней после того как образец оплачен
Условия оплаты: T/T, PayPal, кредитная карточка
Поставка способности: 100000 pc/Month
Тип мотора: |
После полудня stepper motor+gearbox |
Размер мотора: |
20mm |
Угол шага: |
коэффициент 18°/gear |
Коэффициент шестерни: |
10:1 к 488:1 |
Сопротивление: |
10Ω/phase |
Управлять режимом: |
Двухполярный |
Тип мотора: |
После полудня stepper motor+gearbox |
Размер мотора: |
20mm |
Угол шага: |
коэффициент 18°/gear |
Коэффициент шестерни: |
10:1 к 488:1 |
Сопротивление: |
10Ω/phase |
Управлять режимом: |
Двухполярный |

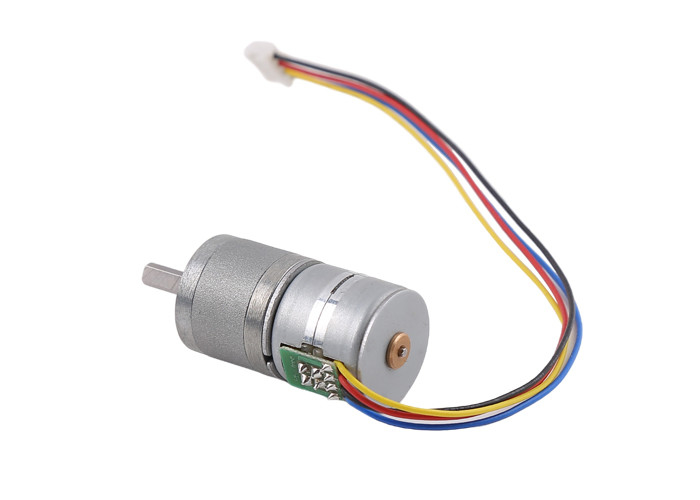

Мотор различного угла шага 18° коэффициента 20mm шестерни stepper с коробкой передач
Это мотор 20mm stepper приспособленный с коробкой передач.
Угол шагать одиночного мотора 20mm 18°/step.
С коробкой передач, угол шага мотора более небольшой и вращающий момент мотора очень улучшен. (в зависимости от коэффициента шестерни)
Клиенты могут выбрать различные коэффициенты шестерни согласно их собственным требованиям.
К тому же, другие параметры как сопротивление мотора/длина кабеля/тип соединителя, длина вала выхода, форма, etc. смогите быть подгоняно.
Мотор начиная шестерню: M 0,25 Z14 l 1,5, высота от верхней конечной грани вала к крышке конца мотора 3.8~4.2
Вращающий момент выхода вращающий момент мотора и коэффициент уменьшения умноженные эффективностью. Эффективность связана с числом этапов шестерни. Ссылка следующим образом: 3/4 этапов, 85%, и каждого последующего этапа умножен 0,9
| Модель нет. | 20BY45-20G |
| Участок нет. | 2 участка (двухполярного) |
| Расклассифицированное напряжение тока | DC 5~8 V |
| Сопротивление | 10Ω±10%/phase (регулируемое) |
| Угол шага | коэффициент 18°/gear |
| Метод возбуждения | 2-2 участок |
| Вал выхода | вал диаметра D3.5 4mm |
| Вытяните вне вращающий момент | 150mNm (800Hz) |
| Само-размещающ вращающий момент (без возбуждения) | Ref 50mNm |
| Удержание вращающего момента | ≥250mNm |
Параметры коробки передач:
| Уровни коробки передач | Длина L1 коробки передач (mm) | Коэффициент шестерни |
| 3/4 уровней | 16 | 10:1/12.5:1/25:1/31.25:1 |
| 5 уровней | 17,5 | 50:1/62.5:1/78.1 |
| 6 уровней | 19 | 100:1/125:1/156.25:1/195.3:1 |
| 7 уровней | 20,5 | 250:1/312.5:1/390.6:1/488:1 |
Чертеж дизайна:
Дисплей продукта:
Stepper моторы использованы для точного контроля, широко использованный на медицинском оборудовании, принтере 3D, промышленном точном контроле, оборудовании автоматизации, etc.
Stepper моторы можно использовать в любых conrtol требованию к механизмов точном и вращательном/линейном движении.
Stepper мотор может достигнуть точный контроль даже без кодировщиков конц-петли/без системы питания назад, также почищенные щеткой они не имеет электрическое. Таким образом никакие электромагнитного вопросы взаимодействия и электрических искр. В некоторых случаях, они могут заменить DC почистили моторы щеткой моторов безщеточные.
Stepper моторы легки для того чтобы контролировать с водителями, и этой особенностью установить свое важное положение в поле точного контроля.
1. Точный контроль достижимый, programmable
2. Без электромагнитного взаимодействия & электрических искр
3. Небольшой размер
4. Умеренная цена
5. Малошумный
6. Длинный срок службы
Stepper моторы широко использованы среди всех индустрий.
