Детали продукта
Место происхождения: Китай
Фирменное наименование: Vic-Tech
Сертификация: RoHS
Номер модели: SM15-845G
Условия оплаты & доставки
Количество мин заказа: 1Unit
Цена: $3~$7/Unit
Упаковывая детали: Образцы упакованы с коробкой бумаги, и продукты массового производства упакованы со стандартной рифл
Время доставки: 10~20 дней после того как образец оплачен
Условия оплаты: T/T, PayPal, кредитная карточка
Поставка способности: 100000 pc/Month
Тип мотора: |
После полудня motor+gearbox+case |
Размер мотора: |
диаметр 15 mm |
Угол шага: |
коэффициент 18°/gear |
Сопротивление катушки: |
31Ω/phase |
Управлять напряжением тока: |
DC 5 |
Коэффициент шестерни: |
2:1 к 1000:1 |
Тип мотора: |
После полудня motor+gearbox+case |
Размер мотора: |
диаметр 15 mm |
Угол шага: |
коэффициент 18°/gear |
Сопротивление катушки: |
31Ω/phase |
Управлять напряжением тока: |
DC 5 |
Коэффициент шестерни: |
2:1 к 1000:1 |

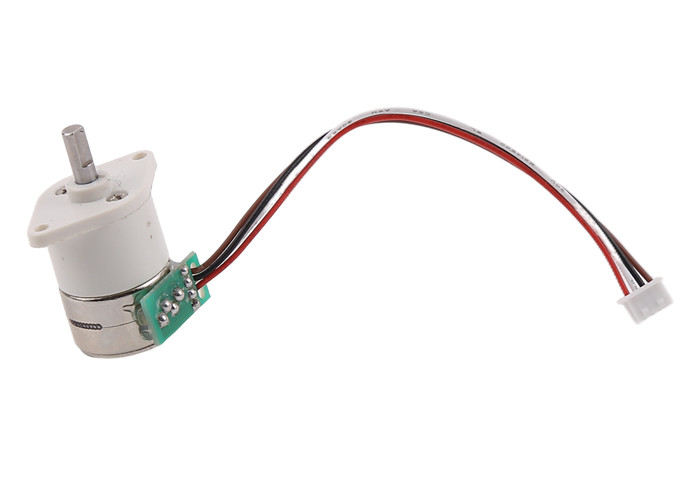

Мотор редуктора 15mm после полудня коробки передач SM15-845G stepper с защитным случаем
Описание:
Это наш мотор 15mm прикрепленный с коробкой передач.
Этот размер коробки передач 12mm*10mm. (Length*Width)
Мы имеем различные коэффициенты шестерни для выбора, от 2:1 до 1000: 1.
Клиенты могут выбрать основание коэффициента шестерни на их требовании к скорости и вращающего момента.
Более большой коэффициент шестерни оно имеет, моторы будут иметь более медленную скорость ведомого вала и более высокий вращающий момент.
Также, пластиковый случай для защиты коробки передач, обеспечивают пылезащитную защиту.
Если клиент не хочет пластиковый случай, то мы можем получить освобожданными его.
Параметры мотора:
| Тип мотора | Мотор после полудня stepper |
| Тип коробки передач | коробка передач 10*12mm |
| Участок нет. | 2 участка |
| Сопротивление | 31Ω/phase |
| Расклассифицированное напряжение тока | DC 5V |
| Угол шага | коэффициент 18°/gear |
| Вал выхода | вал 3mm D2.5 d |
| Тип соединителя | Molex 51021-0400 (тангаж 1.25mm) |
Параметры коробки передач:
| Коэффициент шестерни | 2:1 | 5:1 | 10:1 | 15:1 | 20:1 | 30:1 | 36:1 | 50:1 | 63:1 | 67:1 | 89:1 | 100:1 |
| Точный коэффициент | 2,002 | 4,995 | 9,677 | 14,754 | 20,501 | 29,120 | 36,122 | 51,103 | 63,071 | 66,801 | 89,227 | 99,002 |
| Номер зуба | 23 | 20 | 13 | 18 | 15 | 12 | 20 | 20 | 14 | 17 | 14 | 13 |
| Уровни шестерни | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
| Эффективность | 80% | 80% | 80% | 72% | 72% | 72% | 65% | 65% | 65% | 65% | 65% | 65% |
| Коэффициент шестерни | 110:1 | 150:1 | 172:1 | 210:1 | 250:1 | 275:1 | 298:1 | 380:1 | 420:1 | 500:1 | 600:1 | 1000:1 |
| Точный коэффициент | 110,407 | 150,948 | 171,883 | 210,591 | 250,111 | 274,403 | 297,924 | 387,689 | 421,296 | 506,155 | 599,394 | 986,406 |
| Номер зуба | 12 | 18 | 13 | 12 | 13 | 12 | 12 | 12 | 12 | 18 | 16 | 12 |
| Уровни шестерни | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 7 |
| Эффективность | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 47% | 47% | 47% |
Чертеж дизайна:
Дисплей продукта:
Применение stepper моторов:
Stepper моторы использованы для точного контроля, широко использованный на медицинском оборудовании, принтере 3D, промышленном точном контроле, оборудовании автоматизации, etc.
Stepper моторы можно использовать в любых conrtol требованию к механизмов точном и вращательном/линейном движении.
Преимущество stepper моторов:
Stepper мотор может достигнуть точный контроль даже без кодировщиков конц-петли/без системы питания назад, также почищенные щеткой они не имеет электрическое. Таким образом никакие электромагнитного вопросы взаимодействия и электрических искр. В некоторых случаях, они могут заменить DC почистили моторы щеткой моторов безщеточные.
Stepper моторы легки для того чтобы контролировать с водителями, и этой особенностью установить свое важное положение в поле точного контроля.
1. точный контроль достижимый, programmable
2. Без электромагнитного взаимодействия & электрических искр
3. небольшой размер
4. умеренная цена
5. малошумный
6. длинный срок службы
Stepper моторы широко использованы среди всех индустрий.
Упаковывая и грузя информация:
Образцы упакованы с губкой пены внутри бумажной коробки.
Для массового производства, продукты упакованы в коробке бумаги.
Для доставки моря (массового производства), коробки упакованы на паллете.
Грузя время:
срочным (UPS/Federal Express TNT DHL): 5~12 дня
4PX срочным: 10~20 дней
Доставка моря: 40~60 дней (зависит от различных стран)
вопросы и ответы:
Вопрос 1: Вы изготовитель или торговец?
Мы изготовитель. Мы производим едем на автомобиле.
Вопрос 2: Где ваша фабрика? Можем мы посетить вашу фабрику?
Наша фабрика расположена в городе Changzhou. Чувствуйте свободной навестить мы если вы хотите.
Вопрос 3: Вы обеспечиваете подгонянные образцы образцов свободные?
Мы можем сделать изготовление на заказ на образцах, и оно стоило дополнительную цену изготовления на заказ.
Нет, мы не отправляем свободные образцы.
Вопрос 4: Что время выполнения на образцах?
Для образцов в запасе, время выполнения в течение 3 дней.
Для образцов не в запасе, время выполнения около 15 дней.
Для подгонянных образцов, время выполнения около 25 до 30 дней.
Вопрос 5: Какое обслуживание изготовления на заказ вы обеспечиваете?
Мы имеем превращаясь команду для многолетнего опыта сверх 20.
Мы обеспечиваем обслуживание изготовления на заказ на всех видах компонентов мотора.
От слайдера мотора, приведите винт, коробки передач конструируйте.
К длине кабеля, типу соединителя, и дизайну FPC.
Вопрос 6: Можем мы подписать контракт NDA если мы хотим развивать новый продукт?
Да, мы можем подписать контракт NDA и защитить вашу конфиденциальность.
Чувствуйте свободный связаться мы если вы имеете новый проект, который нужно превратиться.
