Детали продукта
Место происхождения: Китай
Фирменное наименование: Vic-Tech
Сертификация: RoHS
Номер модели: VSM10157
Условия оплаты & доставки
Количество мин заказа: 1Unit
Цена: $3.5~$7/Unit
Упаковывая детали: Образцы упакованы с коробкой бумаги, и продукты массового производства упакованы со стандартной рифл
Время доставки: 10~20 дней после того как образец оплачен
Условия оплаты: T/T, PayPal, кредитная карточка
Поставка способности: 100000 pc/Month
Тип мотора: |
Коробка передач после полудня stepper motor+ |
Размер мотора: |
диаметр 10mm |
Угол шага: |
коэффициент 18°/gear |
Тип коробки передач: |
коробка передач 10*12 |
Тип соединителя: |
Контактный разъем FPC/4 |
Вал выхода: |
Вал винта руководства вала d |
Тип мотора: |
Коробка передач после полудня stepper motor+ |
Размер мотора: |
диаметр 10mm |
Угол шага: |
коэффициент 18°/gear |
Тип коробки передач: |
коробка передач 10*12 |
Тип соединителя: |
Контактный разъем FPC/4 |
Вал выхода: |
Вал винта руководства вала d |
Опционный мотор магнита VSM10-816G коробки передач 10mm коэффициента 10*12 шестерни постоянный stepper

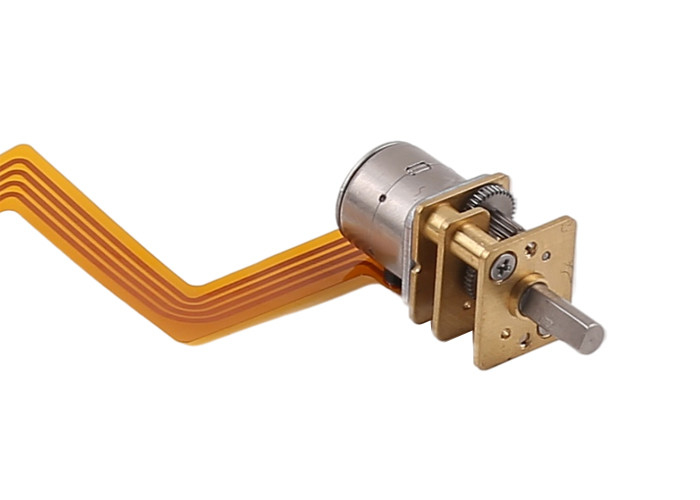

VSM10157 мотор постоянного магнита 10mm stepper с коробкой передач 10*12mm.
Коробки передач доступны в различных коэффициентах шестерни (от 2:1 до 1000: 1), клиенты может выбрать коэффициент шестерни согласно их требованиям к скорости/вращающего момента.
Относительно типа соединителя, изображение FPC.
Можем также сделать PCB+4 wires+connector, мы имеем различное дистанционирование соединителя, как 1mm/1.25mm/1.5mm/2mm/2.5mm размечая и так далее.
Наиболее обыкновенно используемый соединитель 51021-0400 (соединитель тангажа 1.25mm)
| Модель нет. | VSM10157-10G |
| Диаметр мотора | 10mm |
| Угол шага | 18°/10 |
| Расклассифицированное напряжение тока | DC 3.3-5V |
| Вал выхода | Вал винта руководства d shaft/M3 |
| Тип соединителя | контактный разъем fpc/4 |
| Участок нет. | 2 - участок |
| Сопротивление мотора | 19Ω/phase |
| Тип мотора | Двухполярный |
| Коэффициент шестерни | 2:1 | 5:1 | 10:1 | 15:1 | 20:1 | 30:1 | 36:1 | 50:1 | 63:1 | 67:1 | 89:1 | 100:1 |
| Точный коэффициент | 2,002 | 4,995 | 9,677 | 14,754 | 20,501 | 29,120 | 36,122 | 51,103 | 63,071 | 66,801 | 89,227 | 99,002 |
| Номер зуба | 23 | 20 | 13 | 18 | 15 | 12 | 20 | 20 | 14 | 17 | 14 | 13 |
| Уровни шестерни | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
| Эффективность | 80% | 80% | 80% | 72% | 72% | 72% | 65% | 65% | 65% | 65% | 65% | 65% |
| Коэффициент шестерни | 110:1 | 150:1 | 172:1 | 210:1 | 250:1 | 275:1 | 298:1 | 380:1 | 420:1 | 500:1 | 600:1 | 1000:1 |
| Точный коэффициент | 110,407 | 150,948 | 171,883 | 210,591 | 250,111 | 274,403 | 297,924 | 387,689 | 421,296 | 506,155 | 599,394 | 986,406 |
| Номер зуба | 12 | 18 | 13 | 12 | 13 | 12 | 12 | 12 | 12 | 18 | 16 | 12 |
| Уровни шестерни | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 7 |
| Эффективность | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 47% | 47% | 47% |
Stepper моторы использованы для точного контроля, широко использованный на медицинском оборудовании, принтере 3D, промышленном точном контроле, оборудовании автоматизации, etc.
Stepper моторы можно использовать в любых conrtol требованию к механизмов точном и вращательном/линейном движении.
Stepper мотор может достигнуть точный контроль даже без кодировщиков конц-петли/без системы питания назад, также почищенные щеткой они не имеет электрическое. Таким образом никакие электромагнитного вопросы взаимодействия и электрических искр. В некоторых случаях, они могут заменить DC почистили моторы щеткой моторов безщеточные.
Stepper моторы легки для того чтобы контролировать с водителями, и этой особенностью установить свое важное положение в поле точного контроля.
1. Точный контроль достижимый, programmable
2. Без электромагнитного взаимодействия & электрических искр
3. Небольшой размер
4. Умеренная цена
5. Малошумный
6. Длинный срок службы
Stepper моторы широко использованы среди всех индустрий.
