Детали продукта
Место происхождения: Китай
Фирменное наименование: Vic-Tech
Сертификация: RoHS
Номер модели: 10-816G-M3
Условия оплаты & доставки
Количество мин заказа: 1Unit
Цена: $3.5~$7/Unit
Упаковывая детали: Образцы упакованы с коробкой бумаги, и продукты массового производства упакованы со стандартной рифл
Время доставки: 10~20 дней после того как образец оплачен
Условия оплаты: T/T, PayPal, кредитная карточка
Поставка способности: 100000 pc/Month
Тип мотора: |
Мотор коробки передач stepper |
Размер мотора: |
диаметр 10mm |
Угол шага: |
коэффициент шестерни 18°/ |
Сопротивление: |
20Ω/40Ω |
Коэффициент шестерни: |
От 2:1 к 1000:1 |
Вал выхода: |
Винт руководства M3*0.5P |
Тип мотора: |
Мотор коробки передач stepper |
Размер мотора: |
диаметр 10mm |
Угол шага: |
коэффициент шестерни 18°/ |
Сопротивление: |
20Ω/40Ω |
Коэффициент шестерни: |
От 2:1 к 1000:1 |
Вал выхода: |
Винт руководства M3*0.5P |

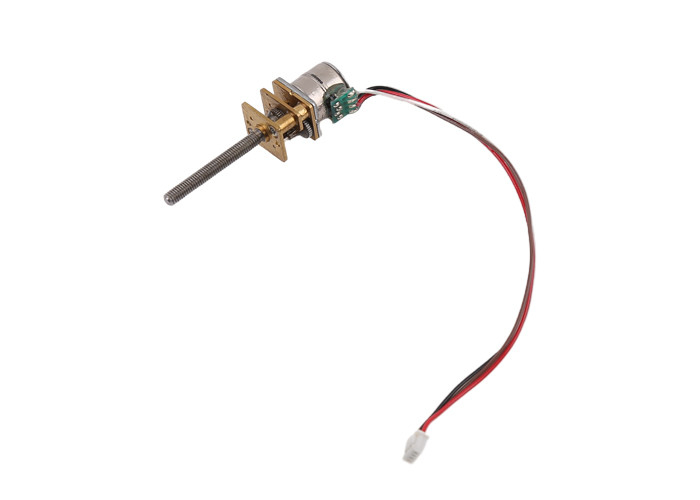

Мотор редуктора коробки передач 10-816G-M3 Stepper с регулируемым валом винта руководства M3
Описание:
Это мотор диаметра 10mm stepper прикрепленный с коробкой передач 10*12mm.
Вал выхода стандартный вал винта руководства M3, и мы можем также изменить его в вал d.
Длина винта руководства регулируема, основанный на собственной потребности клиента.
Мы имеем множественный коэффициент шестерни для варианта, от 2:1 до 1000: 1.
С более большим коэффициентом шестерни, вращающий момент выхода больше, и скорость ведомого вала более медленна.
Потребность клиента выбрать соответствующий коэффициент шестерни сперва.
Мы имеем различное сопротивление катушки 2: 20Ω/40Ω
С высокоомным, мотор будет иметь более высокое расклассифицированное напряжение тока.
Параметры мотора:
| Модель нет. | 10-816G-M3 |
| Тип мотора | мотор 10mm stepper |
| Вал выхода | M3*0.5P |
| Сопротивление катушки | 20Ω/40Ω |
| Угол шага | угол 18°/step |
| Расклассифицированное напряжение тока | DC 3.3~5V |
| Участок нет. | 2 участка (4 провода) |
Параметры коробки передач:
| Коэффициент шестерни | 2:1 | 5:1 | 10:1 | 15:1 | 20:1 | 30:1 | 36:1 | 50:1 | 63:1 | 67:1 | 89:1 | 100:1 |
| Точный коэффициент | 2,002 | 4,995 | 9,677 | 14,754 | 20,501 | 29,120 | 36,122 | 51,103 | 63,071 | 66,801 | 89,227 | 99,002 |
| Номер зуба | 23 | 20 | 13 | 18 | 15 | 12 | 20 | 20 | 14 | 17 | 14 | 13 |
| Уровни шестерни | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
| Эффективность | 80% | 80% | 80% | 72% | 72% | 72% | 65% | 65% | 65% | 65% | 65% | 65% |
| Коэффициент шестерни | 110:1 | 150:1 | 172:1 | 210:1 | 250:1 | 275:1 | 298:1 | 380:1 | 420:1 | 500:1 | 600:1 | 1000:1 |
| Точный коэффициент | 110,407 | 150,948 | 171,883 | 210,591 | 250,111 | 274,403 | 297,924 | 387,689 | 421,296 | 506,155 | 599,394 | 986,406 |
| Номер зуба | 12 | 18 | 13 | 12 | 13 | 12 | 12 | 12 | 12 | 18 | 16 | 12 |
| Уровни шестерни | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 7 |
| Эффективность | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 47% | 47% | 47% |
Чертеж дизайна:
Дисплей продукта:
Применение stepper моторов:
Stepper моторы использованы для точного контроля, широко использованный на медицинском оборудовании, принтере 3D, промышленном точном контроле, оборудовании автоматизации, etc.
Stepper моторы можно использовать в любых conrtol требованию к механизмов точном и вращательном/линейном движении.
Преимущество stepper моторов:
Stepper мотор может достигнуть точный контроль даже без кодировщиков конц-петли/без системы питания назад, также почищенные щеткой они не имеет электрическое. Таким образом никакие электромагнитного вопросы взаимодействия и электрических искр. В некоторых случаях, они могут заменить DC почистили моторы щеткой моторов безщеточные.
Stepper моторы легки для того чтобы контролировать с водителями, и этой особенностью установить свое важное положение в поле точного контроля.
1. Точный контроль достижимый, programmable
2. Без электромагнитного взаимодействия & электрических искр
3. Небольшой размер
4. Умеренная цена
5. Малошумный
6. Длинный срок службы
Stepper моторы широко использованы среди всех индустрий.
