Плененный линейный провод Stepper мотора 4 обслуживание ODM OEM 2 участков

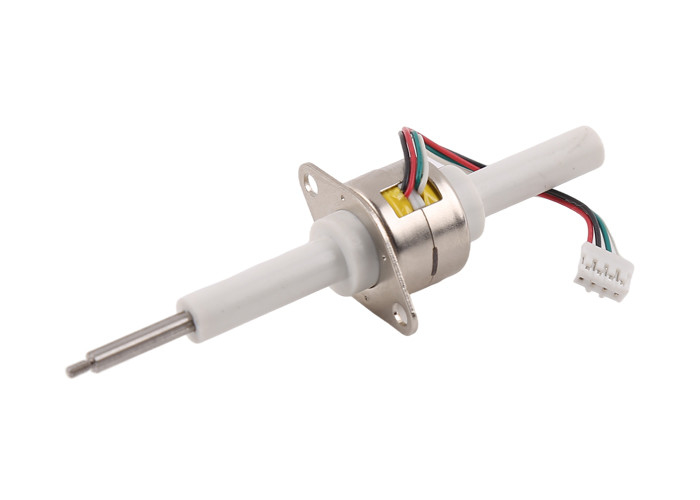

stepper 20mm плененное линейное с 4 подводящими проводами:

Этот тип мотора вид мотора постоянного магнита когт-поляка шагая, поэтому он во первых имеет характеристики общего параметра шагая мотора. Например: основные размеры, угол шага, количество участков, сопротивление, максимум отсутствие нагрузк-начиная частоты и другие индикаторы.

По отоношению к внутренней структуре, центр ротора сделан в интегрированную гайку, вал мотора сделан в винт руководства, винт руководства и гайка соответствуется. Таким образом, когда мотор вращает, вал выхода не вращает, а двигает взад и вперед согласно направлению вращения, поэтому он вызван линейным мотором.

Должный к структуре, этот тип мотора имеет несколько определяющих параметров, которые описанный ниже. Пожалуйста см. оно выбирая продукт. После того как эти параметры определены, мотор можно вообще выбрать точно (см. вопросы и ответы в конце страницы). Конечно, если клиент имеет любые проблемы в процессе выбора, то они завещают вас могут получить в контакте с нашим обслуживающим персоналом, мы сделают наше самое лучшее для помощи клиентов.

лист параметра stepper мотора 20mm линейный:

чертеж stepper мотора 20mm линейный:

кривая тяги stepper мотора 20mm линейная:

Дисплей продукта:

вопросы и ответы для мотора 20mm линейного stepper:

1. Вопрос: что угол шага?

Ответ: Угол шага ссылается на угол на котором ротор вращает после того как stepper мотор получает сигнал внешнего привода. Вообще, он ссылается на государство привода полно-шага. Угол шага определен числом магнитных поляков ротора stepper мотора. Угол может быть согласно 360/(2*P p число магнитных поляков ротора).

2. вопрос: что тангаж руководства?

Ответ: Руководство винта (l mm) ссылается на расстояние что движения винта (или гайки) когда винт повернет один поворот. Важный параметр винта. Оно определяет как быстрый винт двигает под такую же скорость вращения мотора. Конечно, оно также определяет преобразование вращающего момента мотора в тягу. Обычно опытная формула для того чтобы высчитать преобразование вращающего момента (t g.cm) в тягу (gf f): F=2πT/L*10*η η эффективность преобразования, которая обычно имеет много сделать с профилем винта, прямотой винта, и гладкостью контактирующей поверхности гайки винта, вообще между 0,2 и 0,4.

3. Вопрос: что длина шага?

Ответ: Длина шага расстояние что винт руководства (или гайка) двигают осев для каждого шага линейного мотора. Продукт этого значения и управляя частоты скорость на которой движения винта руководства (или гайки) когда частота будет управляться. Длина шага определена руководством винта (l mm) и угла шага мотора (степени a). Основная формула вычисления является следующим: шаг length=L/(360/A)

Например, мотор угла шага 7,5 градусов линейный использует винт руководства l 0,6096, тогда размер шага 0,6096/(360/7.5) =0.0127, и размер шага можно также рассматривать как разрешение расстояния движения линейного мотора (или точности управлением положения).

4. Вопрос: какие факторы повлияют на толкнутую силу?

Ответ: Первое сила сама мотора, который самый основной фактор влияя на тягу и пушпульную скорость мотора. Поэтому, если космос позволяет, то большой позволяемый том мотора, большой тяга и пушпульный скорость.

В случае некоторого космоса, основная сила мотора не изменяет много. Как для изменения сопротивления, оно только поддерживать соответствовать поставке мощности привода, напряжению тока и другим факторам. Сила уничтожила и выход мотором не будет иметь необходимые изменения. Конечно, на предпосылке удовлетворяя использования, уменьшение потребления другой вопрос.

В дополнение к вышеуказанным факторам, после фиксировать размер мотора, если вы хотите получать более большую тягу, то вообще рассматривайте следующие 4 аспекта:

4.1. Используйте мотор с более небольшим углом шага (в настоящее время мы имеем варианты 15 градусов и 7,5 градусов)

4.2. Используйте винт с более небольшим тангажом, настоящий минимальный тангаж 0.3048mm

4.3. Используйте частоту более низкого привода потому что тяга stepper мотора уменьшает значительно как повышения частоты. Вообще порекомендованы, что будет 200~600pps, и тяга мотора будет больше на 200pps.

4.4. Течение пользы постоянн, микро-шаг управляя режимом, этот режим может увеличить эффективность мотора и достигнуть большую тягу.

Конечно, факторы которые увеличивают тягу уменьшат скорость пушпульного, настолько в конце, оно необходимы всесторонне для того чтобы испытать общий спрос пушпульных силы и скорости, или условия нагрузки в различных работая этапах механизма другие, и польза различных схем управлением привода будет очень идеальное одним. идеи и практики.
