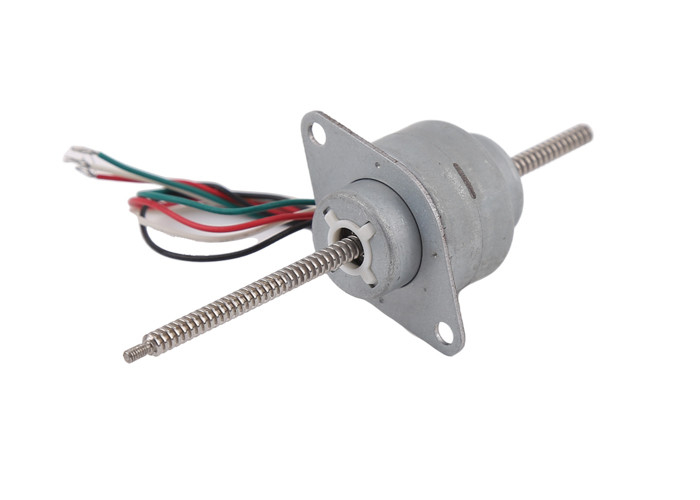

VSM25B-24S мотор премьер-министр 25mm 15 градусов Stepper с бегом через вал

Угол премьер-министр, который шага VSM25B-24S 15° побежали через мотор трапецоидального винта вала линейный stepper

Описание:

VSM25B-24S мотор диаметра 25mm линейный stepper с бег-через валом.

Мы имеем разный вид 3 валов: бег-через вал, плененный вал и внешний привод.

Угол шага 15°/step, и мы также имеем коэффициент 7.5°gear для выбора.

Длина шага 0.0254mm, и она значит что винт руководства путешествует 0.0254mm когда мотор принимает один один шаг.

Угол шага определен началами винта руководства.

С больше начал, приведите руководство винта перемещения больших, и руководства винта более быстро, и тяга винта руководства более небольшая.

Мы имеем одиночное начало, 2 начала и 4 начала, и тангаж винта руководства это же: 0.6096mm.

Для этого мотора, приведите руководство винта 0.6096mm, и одиночное начало.

Пожалуйста подтвердите тип и руководство винта руководства перед вами образцы заказа.

Параметры:

Чертеж дизайна:

Дисплей продукта:

О линейном stepper моторе:

Там различный дизайн:

Плененный вал (неподвижный вид): винт руководства не позволен закрутить, оно может только пойти вверх и вниз, делает движение линейного мотора.

Вал бега-throught (через идя вал): винт руководства может двинуть вверх и вниз закручивая. Когда винт руководства исправлен, не позволить вращать, винт руководства может двинуть вверх спуск, и работу как следует.

Внешний привод (с гайкой): Винт руководства исправлен, не может двинуть вверх и вниз, он может только закрутить, и гайка на винте руководства, который нужно двинуть вверх и вниз.

О винте руководства и длине шага:

Мы имеем 2 типа угла шага: 15°and 7.5°. Моторы с углом шага 15° предпринимают меры 24 для одного поворота, и моторы с углом шага 7.5° предпринимают меры 48 для поворота.

Мы имеем 3 типа руководства винта руководства, с одиночными началами начала/doule и 4 началами.

Тангаж это же: 0.6096mm

Lead=starts*pitch винта руководства

Для примеров, для винта руководства 2 начал, приведите 2*0.6096=1.2192mm

Длина шага мотора, винт руководства расстояния/гайка путешествует когда мотор предпринимает меры один.

Руководство/шаги винта length=lead шага мотора для каждого поворота

Для примеров, для винта руководства 2 начал, угол шага 7.5°,

Шаг length=lead/24=1.2192/24=0.0508mm/step

О тяге:

Тяга связана с частотой водителя и руководством винта руководства, stepper углом и размером мотора.

Размер больше мотора, тяга больше.

Ниже частота оно получают, что, едет на автомобиле поворачивает медленное, и тяга больше.

Более низкое руководство винта руководства, тяга больше.

7,5 градуса шагают угол будут иметь более высокую тягу сравненный до 15 градусов.

Применение stepper моторов:

Stepper моторы использованы для точного контроля, широко использованный на медицинском оборудовании, принтере 3D, промышленном точном контроле, оборудовании автоматизации, etc.

Stepper моторы можно использовать в любых conrtol требованию к механизмов точном и вращательном/линейном движении.

Преимущество stepper моторов:

Stepper мотор может достигнуть точный контроль даже без кодировщиков конц-петли/без системы питания назад, также почищенные щеткой они не имеет электрическое. Таким образом никакие электромагнитного вопросы взаимодействия и электрических искр. В некоторых случаях, они могут заменить DC почистили моторы щеткой моторов безщеточные.

Stepper моторы легки для того чтобы контролировать с водителями, и этой особенностью установить свое важное положение в поле точного контроля.

1. Точный контроль достижимый, programmable

2. Без электромагнитного взаимодействия & электрических искр

3. Небольшой размер

4. Умеренная цена

5. Малошумный

6. Длинный срок службы

Упаковывая и грузя информация:

Образцы упакованы с губкой пены внутри бумажной коробки.

Для массового производства, продукты упакованы в коробке бумаги.

Для доставки моря (массового производства), коробки упакованы на паллете.

Грузя время:

срочным (UPS/Federal Express TNT DHL): 5~12 дня

4PX срочным: 10~20 дней

Доставка моря: 40~60 дней (зависит от различных стран)
