Детали продукта
Место происхождения: Китай
Фирменное наименование: V-motor
Сертификация: RoHS
Номер модели: Мотор SM25-Linear
Условия оплаты & доставки
Количество мин заказа: 1
Цена: US$10~33
Упаковывая детали: Вне коробка бумажна, для массового производства, может использовать паллет для легкой доставки
Время доставки: 15 дней
Условия оплаты: L/C, T/T
Поставка способности: 100000/month
Тип мотора: |
Линейный stepper мотор |
Угол шага: |
7,5 градуса |
Длина шага: |
0.0127~0.1016 |
Сопротивление в участок: |
13.5Ω 70Ω |
Сила Thrus: |
30~80N |
Управлять напряжением тока: |
5~12vdc |
Тип мотора: |
Линейный stepper мотор |
Угол шага: |
7,5 градуса |
Длина шага: |
0.0127~0.1016 |
Сопротивление в участок: |
13.5Ω 70Ω |
Сила Thrus: |
30~80N |
Управлять напряжением тока: |
5~12vdc |

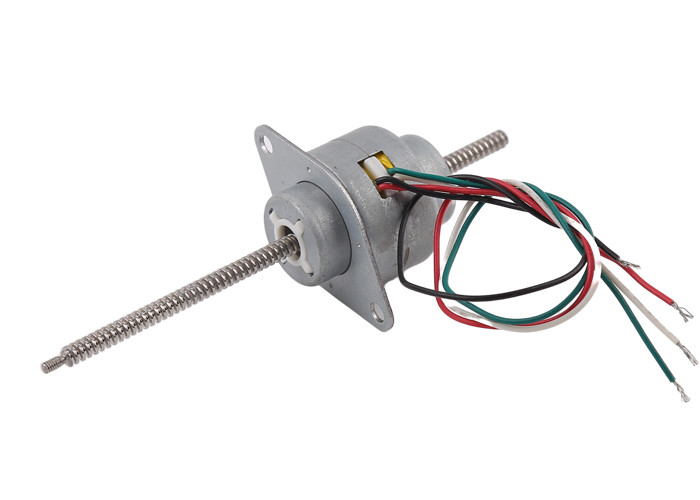

Мотор SM25-Linear шагая с винтом руководства, когда ротор побежит CW или CCW, винт руководства двинет вперед или назад. В то же время руководство вращает.
Угол шага мотора 7,5 градуса и 15 градусов.
Каждый шаг шагая мотора вращает, руководство двигает 0.0127mm (или 0.0254mm, 0.0508mm, 0.1016mm. Различные тангажи руководства и углы шага для выбора.
Этот продукт продукт компании запатентованный. Через относительное движение внутреннего ротора и винта, вращение мотора преобразовано в линейное движение. Главным образом использованный в управлении клапана, автоматических кнопках, медицинском оборудовании, машинном оборудовании ткани, роботах и других родственных полях.
К тому же, внешняя связывая проволокой часть может использовать 4 присоединенного зажима (светлые штыри) или прошивочные провода, или PCB FPC FFC согласно требованиям клиента.
Раздел выхода линейный.
Технические спецификации параметра Stepper мотора
| Название продукта |
мотор 25mm линейный stepper |
| Модель | SM25--Не-пленник |
| Сопротивление | 13Ω±10% |
| Вытяните внутри частоту | 600PPS |
| Типичная тяга | 60N |
| индуктивность | 4.5REF (mH) |
| Устанавливать апертуру | φ3.7mm (через отверстие) |
| Осевая высота | 76 mm (ориентированный на заказчика) |
| Класс Insalution | класс e |
| Wrie руководства | UL 1061 AWG26 |
| Обслуживание OEM & ODM | ДОСТУПНЫЙ |
Кривая силы тяги мотора:
Мотор вне рисуя:
Наша команда имеет больше чем 10 лет дизайна stepper мотора, развития и опыта изготовления продукции, поэтому мы можем достигнуть совершенствованих продукций и вспомогательного дизайна согласно особенным потребностям клиентов!
Потребности клиента наши усилия, пожалуйста чувствуют свободными связаться мы!
